– Khái niệm: là bộ đếm Counter đếm lên

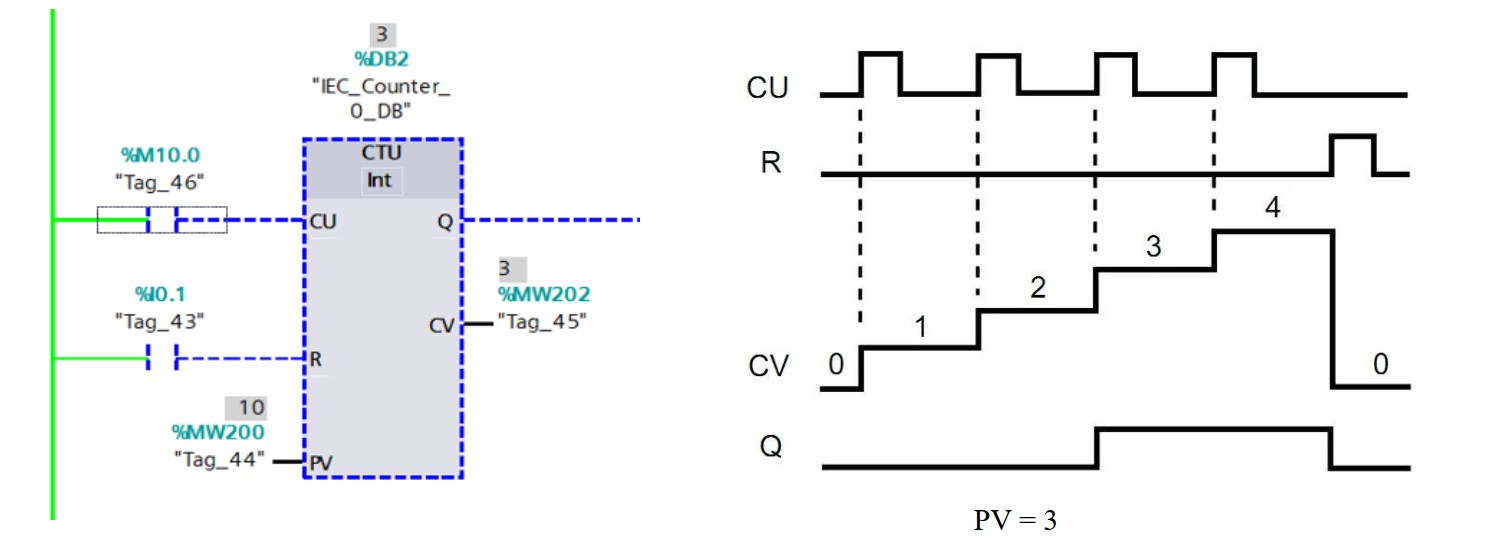

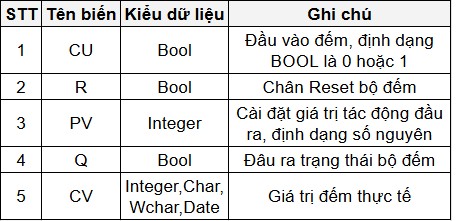

– Nguyên lý hoạt động: Giá trị của bộ đếm CV sẽ tăng lên 1 khi tín hiệu ngõ vào CU chuyến từ 0 lên 1, Ngõ ra Q sẽ lên 1 khi giá trị đếm thực tế lớn hơn hoặc bằng giá trị đếm cài đặt (CV>=PV), Bộ đếm sẽ bị reset về 0 khi chân R của bộ đếm ở giá trị 1.
– Khái niệm : là bộ đếm Counter đếm xuống.

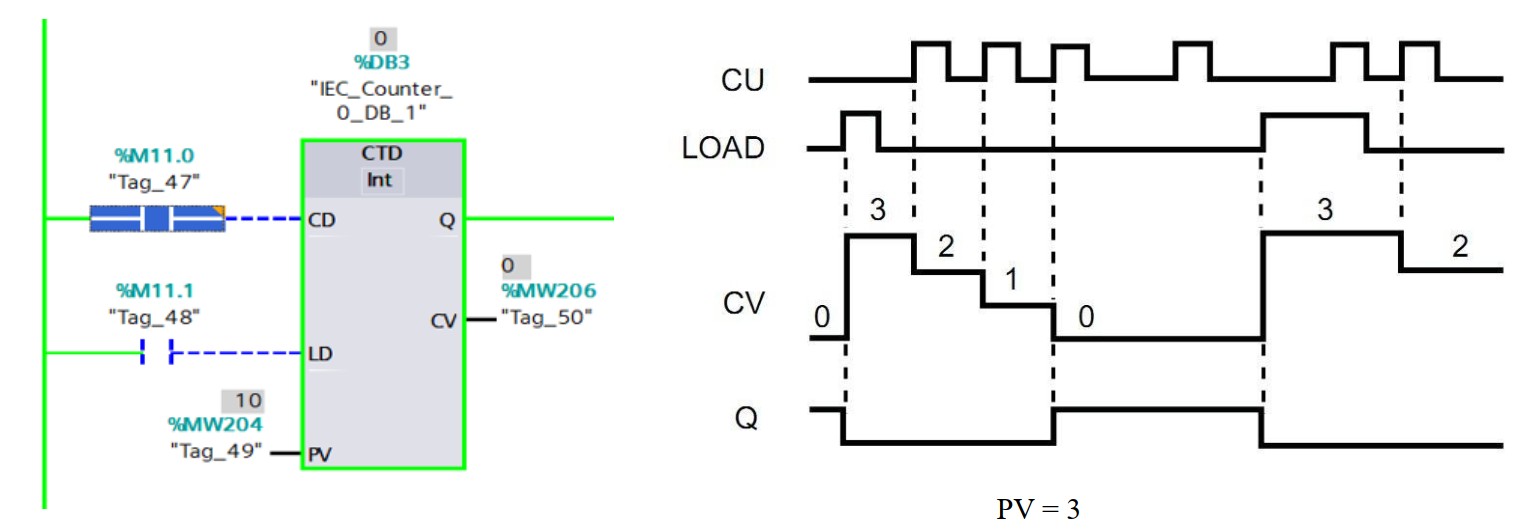

– Nguyên lý hoạt động: Giá trị của bộ đếm CV sẽ giảm xuống 1 đơn vị khi tín hiệu ngõ vào CD chuyển từ 0 lên 1, Ngõ ra Q sẽ lên 1 khi giá trị đếm thực tế nhỏ hơn hoặc bằng 0(CV <= 0), Khi tag LD lên 1 thì bộ đếm đưa giá trị từ PV vào CV (PV=CV).
– Lưu ý 1: Để bộ đếm có thể đếm xuống thì chúng ta cần cho nó 1 giá trị nào đó, vì ban đầu mặc định của bộ đếm là 0.
– Lưu ý 2: Đầu ra bộ đếm sẽ lên 1 nếu giá trị thực tế của bộ đếm nhỏ hơn hoặc bằng 0 (CV<=0).
– Khái niệm: là bộ đếm kết hợp của 2 bộ đếm lên và đếm xuống
Nguyên lý:
– Giá trị của bộ đếm CV số sẽ tăng lên 1 khi tín hiệu ngõ vào CU chuyển từ 0 lên 1
– Giá trị bộ đếm CV giảm xuống 1 đơn vị khi tín hiệu ngõ vào CD chuyển từ 0 lên 1
– Giá trị bộ đếm CV về 0 nếu chân R có giá trị 1
– Ngõ ra QU sẽ lên 1 khi giá trị đếm thực tế CV lớn hơn hoặc bằng giá trị cài đặt PV (CV>=PV)
– Ngõ ra QD sẽ lên 1 khi giá trị đếm thực tế nhỏ hơn hoặc bằng 0(CV <= 0)
– Khi tag LD lên 1 thì giá trị thực tế CV sẽ bằng PV (đưa giá trị cài PV vào CV)

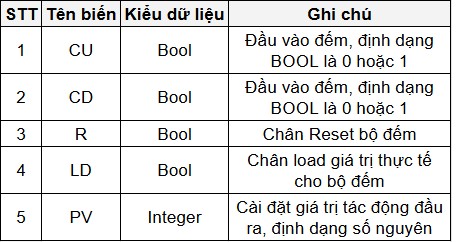

Bảng kí hiệu:
