Ví dụ: Trên thân cảm biến đo mức nước thể hiện phạm vi đo 0-100cm, tín hiệu 4-20mA, ta hiểu: Khi cảm biến trả về dòng điện 20mA thì mức nước đo được lúc đó là 100cm, còn cảm biến trả về dòng điện 4mA thì mức nước lúc đó bằng 0.
Đầu vào Tương tự là giá trị của các tham số chủ yếu là Tín hiệu tương tự theo Dòng điện (0-20mA / 4-20mA) hoặc điện áp (0-10V), giá trị này được đưa vào PLC qua chân analog và được scale xử lý thành tín hiệu giá trị của cảm biến như nhiệt độ, áp suất, dòng điện, mức nước…

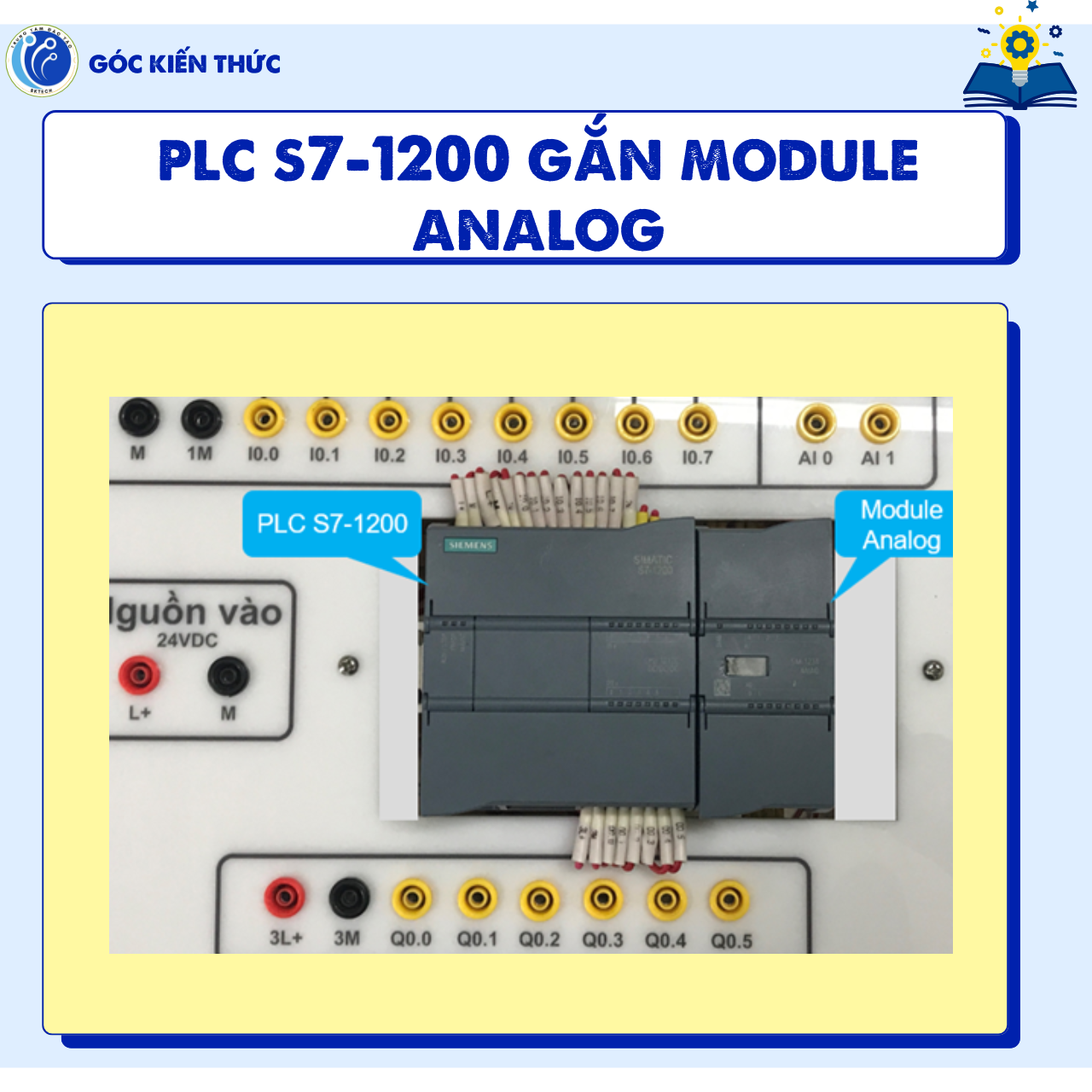

Bước 1: Gắn module mở rộng analog vào PLC (Như hình trên). Có thể sử dụng 2 chân Analog có sẵn trên PLC, nhưng 2 chân này chỉ hỗ trợ điện áp 0-10V, không hỗ trợ dòng điện 4-20mA.

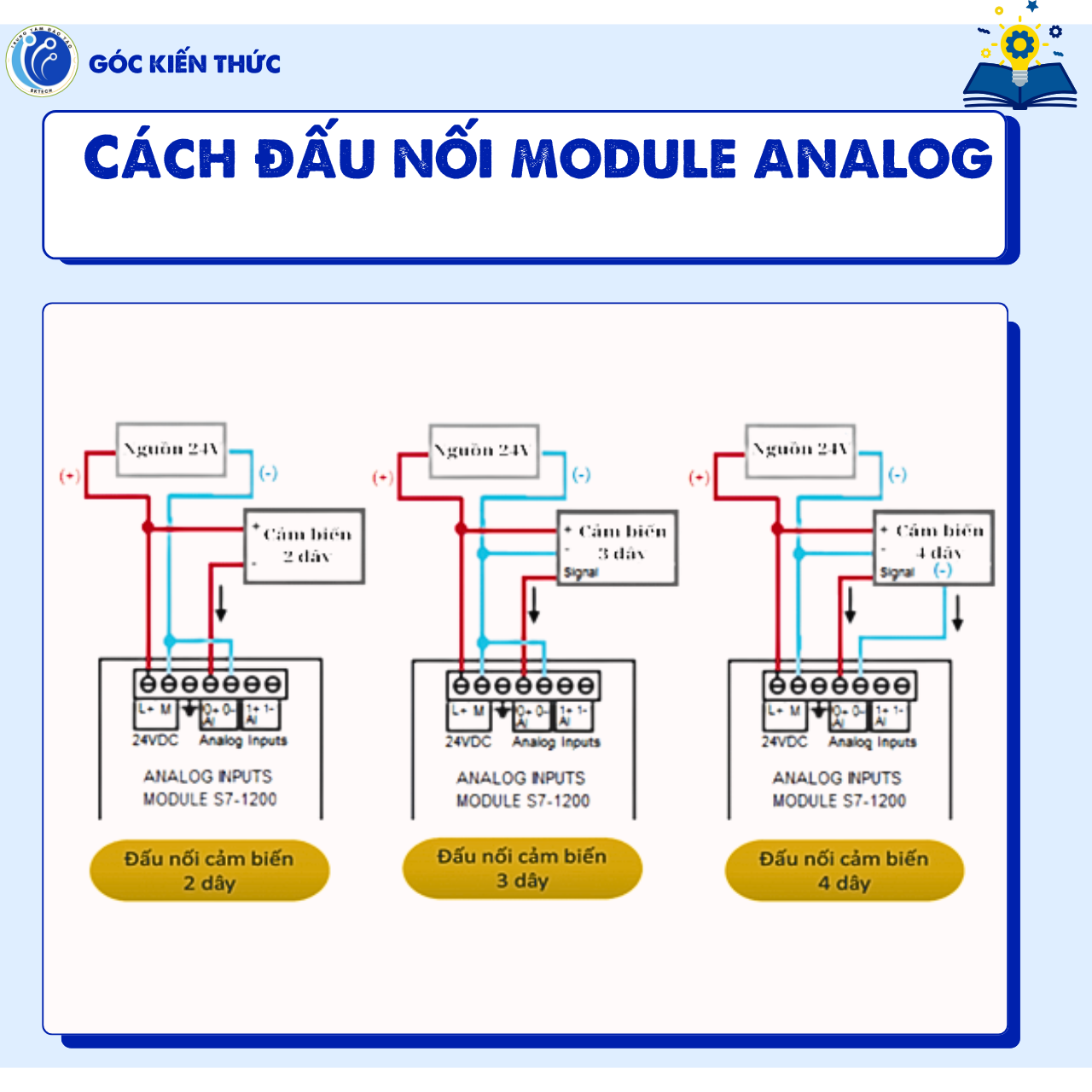

Bước 2: Đấu dây cảm biến vào PLC, cảm biến thường có 3 loại, loại 2 dây, 3 dây và 4 dây, cách đấu nối vào module Analog của PLC như sau

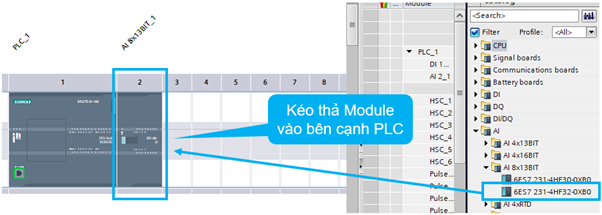

Bước 3: Vào phần mềm tia portal ở phần cứng PLC, kéo thả module analog vào phía bên phải của PLC

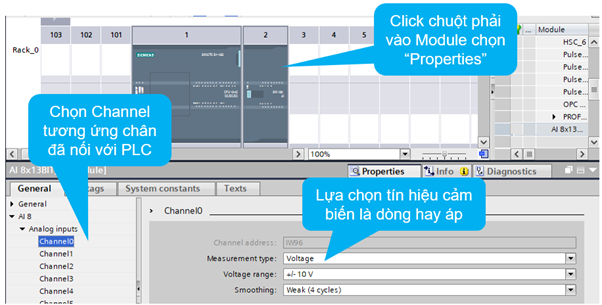

Bước 4: Cấu hình chân 0 của module analog là chân đọc tín hiệu analog về, ở trường hợp này chân này cấu hình dạng điện áp 0-10V (Nếu bạn dùng cảm biến analog 4-20mA thì chọn mục này là current-dòng điện)

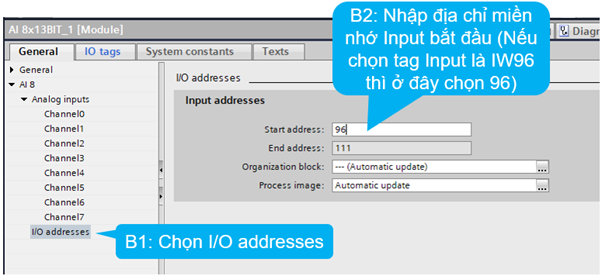

Bước 5: Đặt địa chỉ cho module analog, ở đây đặt IW96, thì nhập vào con số 96 cho module

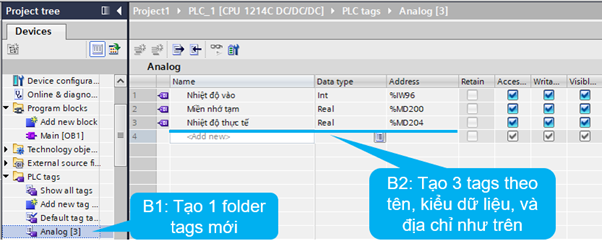

Bước 6: Vào mục tag của PLC tạo 3 tag, tag IW70 là địa chỉ input của module analog, tag MD200 là tag trung gian, tag MD204 là tag đọc về giá trị analog thực tế, ở đây định nghĩa chân analog này đọc nhiệt độ

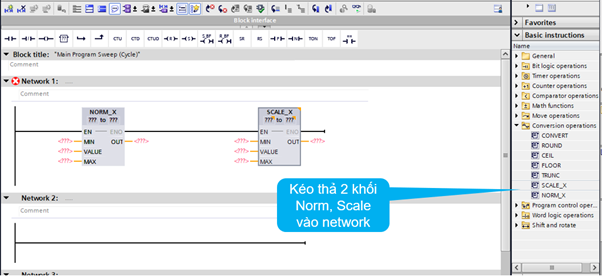

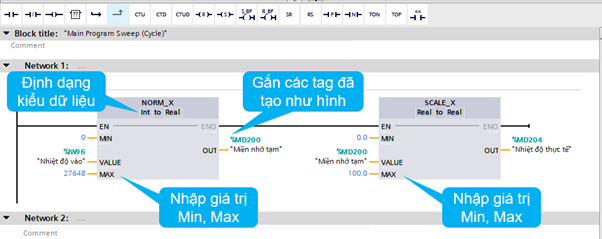

Bước 7: Lập trình hàm norm-x và scale-x để chuyển đổi tín hiệu cảm biến thành một giá trị thực tế (nhiệt độ) ở đây nhiệt độ sẽ cài từ 0-100 độ

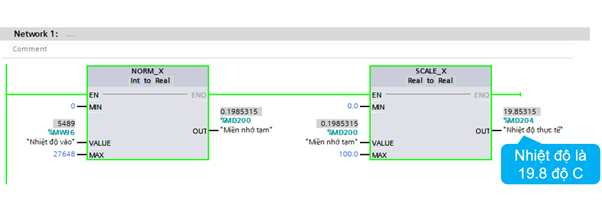

Bước 8: Down chương trình xuống PLC, dùng máy mô phỏng để tạo tín hiệu điện áp 0-10V, kết quả thu được đã đấu nối và đọc về tín hiệu thành công.
