Các bit hệ thống, bit logic cơ bản – Khóa học lập trình PLC – Bài 10

Table of Contents

I. Bit hệ thống

Các bit hệ thống có chức năng rất quan trọng trong khi lập trình PLC, do đó để bắt đầu tiếp cận PLC, chúng ta cần làm quen về các bít hệ thống hay dùng, một số chức năng sẽ được dùng nhiều trong các project khi bạn lập trình một hệ thống nào đó.

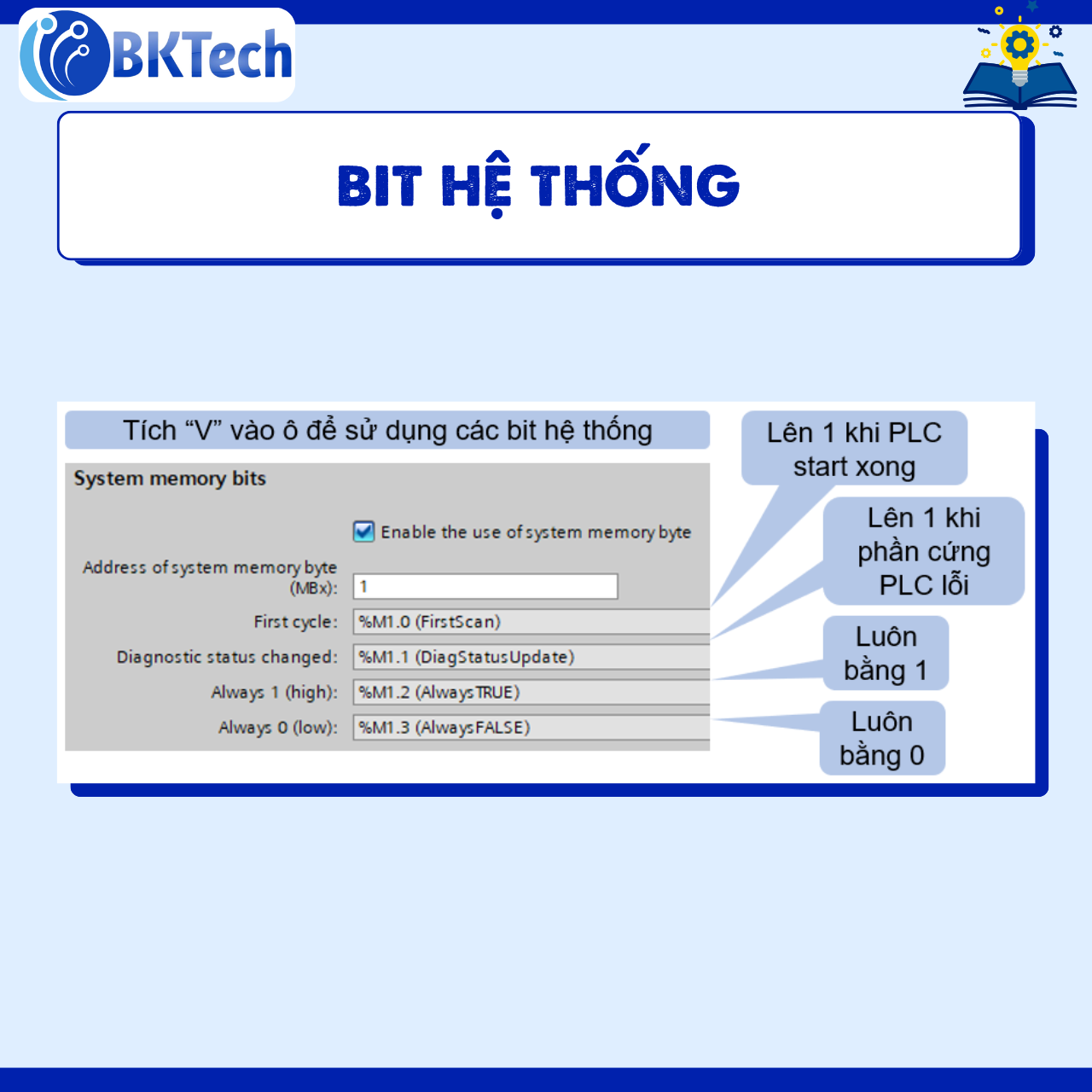

CÁC BIT HỆ THỐNG - BIT LOGIC CƠ BẢN - BIT HỆ THỐNG

II. Bit thời gian

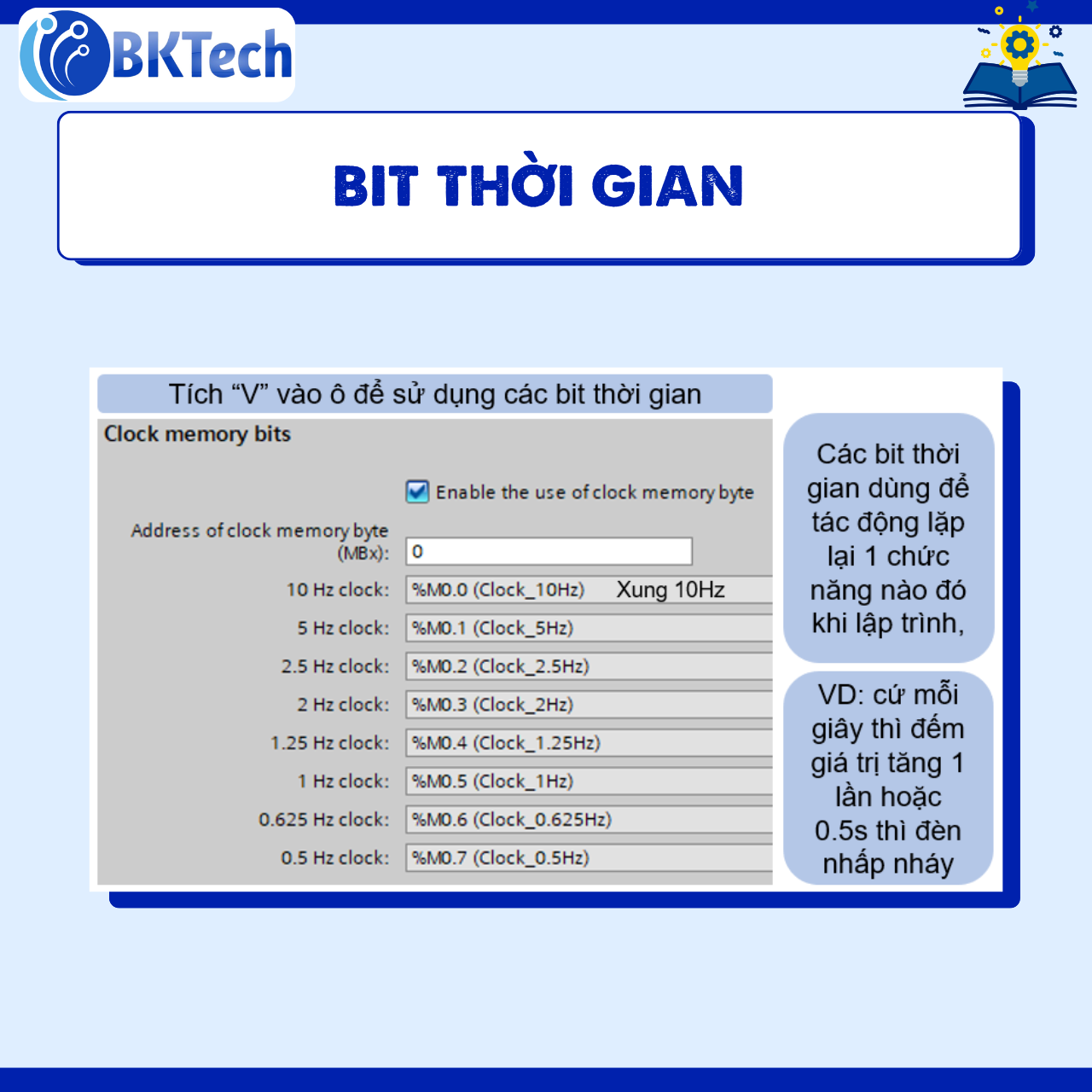

CÁC BIT HỆ THỐNG - BIT LOGIC CƠ BẢN - BIT THỜI GIAN

III. Các bit logic

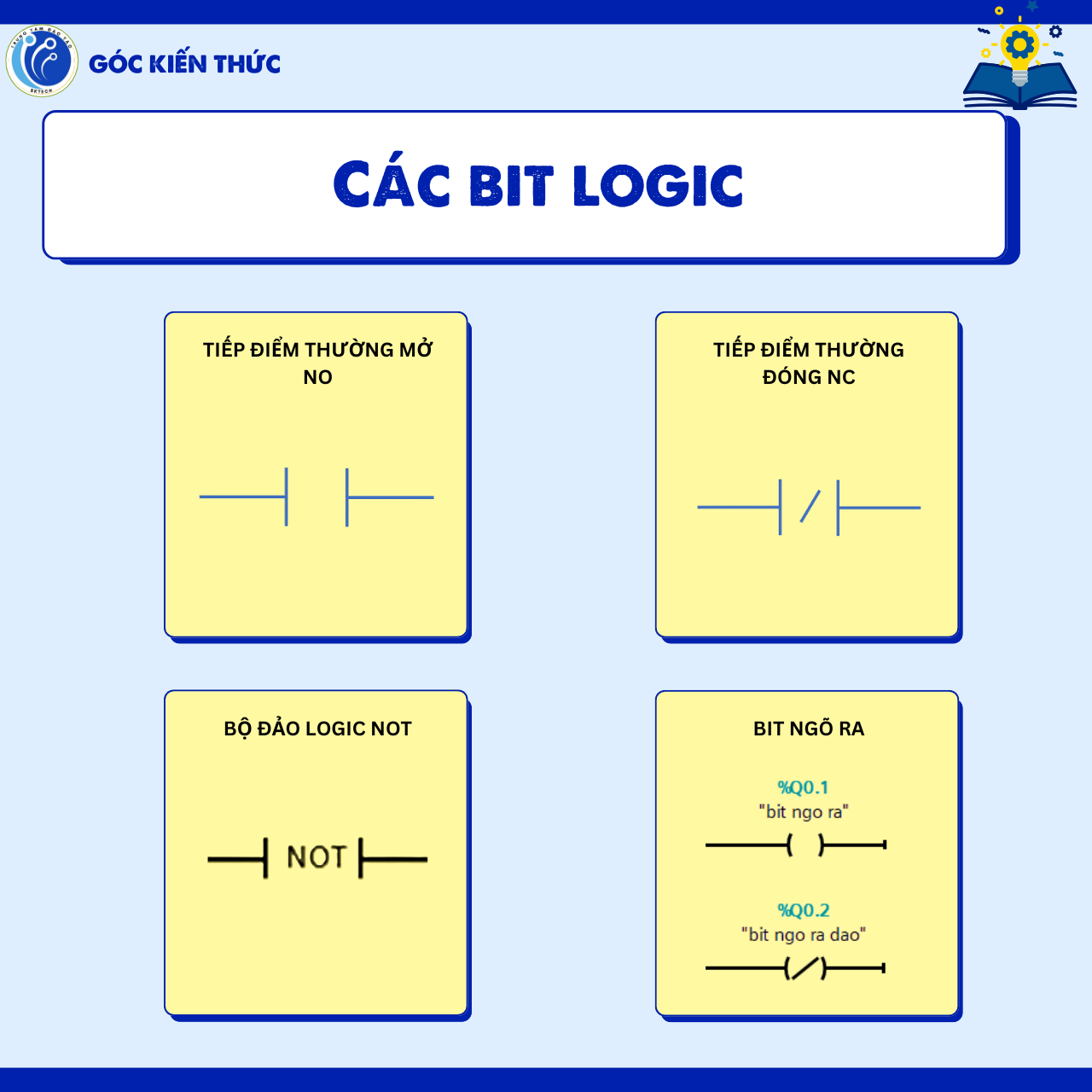

CÁC BIT HỆ THỐNG - BIT LOGIC CƠ BẢN - BIT LOGIC

1. Các bit thường mở, thường đóng

Tiếp điểm thường hở NO được đóng lại khi giá trị bit được gán bằng 1.
Tiếp điểm thường đóng NC được mở ra khi giá trị bit được gán bằng 0.

2. Bộ đảo logic NOT

Chuyển đổi trạng thái logic đầu vào của dòng tín hiệu

Nếu không có dòng tín hiệu vào trong tiếp điểm NOT, sẽ có dòng tín hiệu đi ra.
Nếu có dòng tín hiệu vào trong tiếp điểm NOT, sẽ không có dòng tín hiệu đi ra.

3. Cuộn dây ngõ ra

Khi có tín hiệu truyền đến bit ngõ ra, tín hiệu ngõ ra bằng 1. Ngược lại, khi không có tín hiệu truyền đến, tín hiệu ngõ ra bằng 0
Khi có tín hiệu truyền đến bit ngõ ra đảo, tín hiệu ngõ ra bằng 0. Ngược lại, khi không có tín hiệu truyền đến, tín hiệu ngõ ra bằng 1

IV. Bài tập

Viết chương trình chạy bật tắt đèn đơn giản:

Đầu vào: 2 nút nhất S0, S1
Đầu ra: Đèn báo L0

Yêu cầu: nhấn nút nhấn S0 thì đèn sáng, nhấn nút nhấn S1 thì đèn tắt

Khi nhấn đồng thời cả 2 nút điều gì sẽ xảy ra. Đưa ra kết luận.
